Jak globální dodávky skládacích smartphonů stále rostou,Skládací LCD obrazovky řadyse staly jedním z technicky nejnáročnějších segmentů na trhu spotřební elektroniky. Na rozdíl od standardizovaných procesů pro tradiční ploché displeje představují flexibilní obrazovky jedinečné výzvy ve fyzické struktuře, elektrických charakteristikách a poruchových režimech, které vyžadují specializované schopnosti při testování, klasifikaci a renovaci.
Podle údajů IDC přesáhly celosvětové dodávky skládacích smartphonů v roce 2025 22 milionů kusů, přičemž kumulativní instalovaná základna přesáhla 50 milionů kusů. Samsung drží přibližně 65 % tohoto trhu, díky čemuž je řada Fold největším zdrojem poptávky po opravách LCD obrazovek řady Fold. Průmyslový výzkum ukazuje 7-9% poruchovost obrazovky během 12 měsíců používání na skládacích zařízeních, což je výrazně více než 3-5% míra u tradičních vlajkových telefonů barového typu. Zlomení ohebného kabelu v oblasti závěsu, flexibilní delaminace substrátu a selhání dotykového senzoru patří mezi tři nejčastější způsoby selhání. Oficiální náklady na výměnu nových sestav skládacích obrazovek se obvykle pohybují od 200 do 400, s čekací dobou 5-10 pracovních dnů. Tato realita urychlila dozrávání profesionálních kanálů obnovy a renovace LCD obrazovek řady Fold.

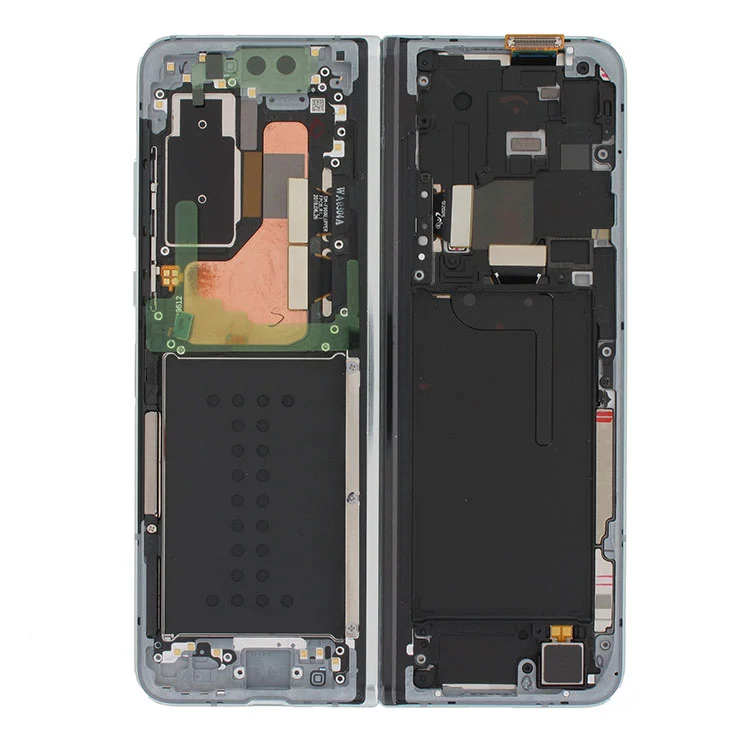

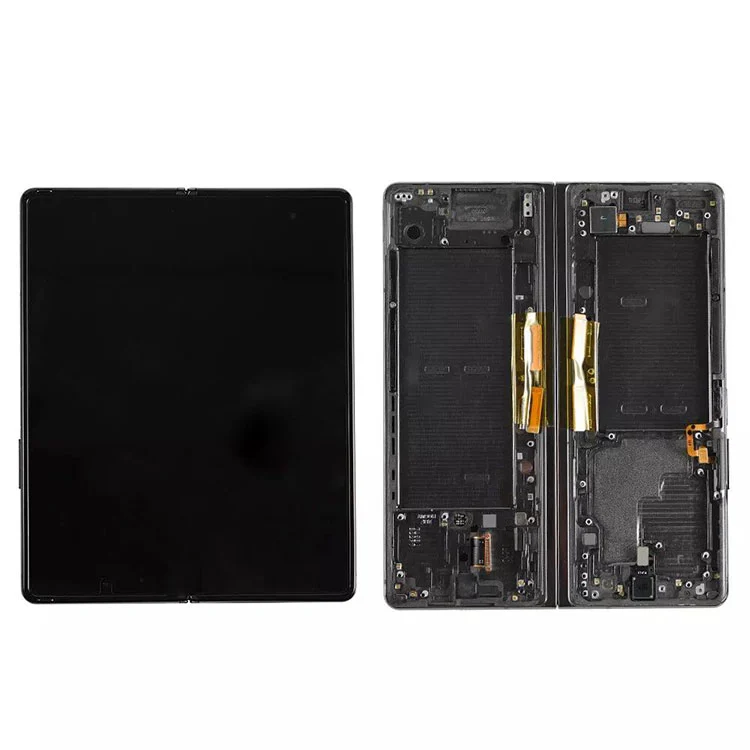

V následující tabulce jsou uvedeny identifikátory modelu a klíčové technické specifikace LCD obrazovek řady Fold, které jsou aktuálně dostupné na trhu s náhradními díly:
| Model produktu | Kompatibilní zařízení | Typ panelu | Velikost hlavního displeje | Rezoluce | Obnovovací frekvence | IC řidiče |
|---|---|---|---|---|---|---|
| Skládací 6 LCD | Galaxy Z Fold6 | Dynamický AMOLED 2X | 7,6" | 2160×1856 | 120 Hz | S6SY761X |
| Skládací 5 LCD | Galaxy Z Fold5 | Dynamický AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY761 |
| Sklopte 4 LCD | Galaxy Z Fold4 | Dynamický AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY760 |
| Sklopte 3 LCD | Galaxy Z Fold3 | Dynamický AMOLED | 7,6" | 2208×1768 | 120 Hz | S6SY759 |
| Sklopte 2 LCD | Galaxy Z Fold2 | Dynamický AMOLED | 7,4" | 2213×1689 | 120 Hz | S6SY758 |
| Sklopný LCD | Galaxy Fold (1. generace) | Dynamický AMOLED | 7,3" | 2152×1536 | 60 Hz | S6SY757 |
Poznámka ke kompatibilitě:Pinouty konektorů a přiřazení flex kabelů se mezi generacemi liší. Mezigenerační náhrada není podporována.
Z inženýrského hlediska selhání vSkládací LCD obrazovky řadyřídit se identifikovatelnými fyzickými vzory spíše než náhodnou distribucí.
Únavová zlomenina v oblasti závěsu
Vícevrstvé kovové stopy (datové linky, skenovací linky, elektrické vedení) pod flexibilním OLED panelem jsou vystaveny cyklickému ohybovému namáhání během opakovaného skládání. Laboratorní údaje ukazují, že zatímco Samsung hodnotí tyto displeje na 200 000 násobků, reálné použití s tolerancí pantů a vnikáním prachu vytváří u některých vzorků mikrotrhliny po 80 000 až 100 000 cyklech. Elektrické testování odhalí jednu nebo více svislých čar (světlých nebo tmavých), které indikují přerušení nebo zkrat. Tento typ poruchy lze řešit pomocí přesného spojovacího zařízení, lokalizací lomových bodů pod 100násobným zvětšením a obnovením elektrických spojení pomocí anizotropního vodivého filmu (ACF) s termokompresním spojením.
Flexibilní delaminace substrátu vedoucí ke ztrátě dotyku
Vrstva dotykového senzoru na skládacích displejích obvykle používá stříbrné nanodráty nebo kovové pletivo potažené na flexibilním polyimidovém substrátu. Delší skládání může způsobit lokalizované oddělení mezi substrátem a vrstvou optického lepidla krycího skla, což má za následek přerušení dotykového signálu. Typickým příznakem je 2-3 cm široký pás přes střed displeje bez odezvy na dotyk. To vyžaduje čištění prostředí čistých prostor a opětovné laminování pomocí optického lepidla s vysokou propustností s vakuovým lepicím zařízením. Tento problém dokáže trvale řešit méně než 12–15 % opravárenských zařízení.
Úplné selhání IC ovladače nebo kabelu Flex
Některé LCD obrazovky řady Fold vypadají fyzicky nepoškozené, ale nevykazují žádný výstup. Testování izolace chyb typicky identifikuje buď vadný IC ovladače nebo přerušený dlouhý ohebný kabel procházející oblastí závěsu, což představuje mechanické slabé místo v cestě signálu. Po lokalizaci vadného segmentu pomocí diagnostických desek lze vyměnit flex kabel nebo zabalit IC ovladače. Tento typ opravy má nejnižší náklady ze tří hlavních kategorií poruch, s mírou úspěšnosti přesahující 85 %.
Pětiúrovňový standard klasifikace
Profesionální operace obnovy vytvořily propracovaný systém třídění pro zpracování LCD obrazovek řady Fold:
| Stupeň | Definice | Elektrický zkušební standard | Dispoziční cesta |
|---|---|---|---|
| A | Plně funkční dobrá jednotka | Odchylka dotyku <1,5 mm po celé ploše, rovnoměrnost jasu > 85 %, žádné vady zobrazení | Přímá recirkulace |
| B | Drobná kosmetická vada | Plná funkčnost, drobné škrábance polarizátoru nebo opotřebení rámu povoleny | Vyčištěný, snížený oběh |
| C | Opravitelná funkční porucha | Fraktura ohybu, porucha IC nebo anomálie desky ovladače, ale panel a dotyková vrstva jsou neporušené | Zadejte proces lepení/relaminace |
| D | Neopravitelná funkční porucha | Únik kapaliny z panelu, vypálení OLED nebo fyzické prasknutí substrátu | Demontujte díly na úrovni součástí |
| E | Kompletní报废 | Poškození skrz více vrstev | Materiálové využití |
Průmyslová data ze skutečných běhů obnovy ukazují, že mezi shromážděnými LCD obrazovkami řady Fold tvoří třídy A a B dohromady 18-22 %, třída C představuje 35-40 % a třídy D a E tvoří zbytek. Více než polovina neúspěšných obrazovek má hodnotu opětovného použití nebo obnovy komponent, což je výrazně vyšší než přibližně 30% míra opětovného použití u tradičních plochých LCD.
Přesné třídění LCD obrazovek řady Fold vyžaduje speciální matrici testovacího zařízení:
| Kategorie testu | Zařízení | Klíčové specifikace | Testovací položky |
|---|---|---|---|
| Elektrický | Tester displeje | Podpora protokolu MIPI, 3,3V-5,5V nastavitelné | Stupnice šedé, plná barva, přechodové vzory |
| Elektrický | Dotkněte se Testovací desky | 126bodový maticový sken, přesnost ±0,5 mm | Detekce mrtvé zóny, měření driftu |
| Elektrický | Stárnoucí stojan | 72 hodin, cyklus 25 °C-45 °C | Screening latentního selhání |
| Optický | Tabulka prostupu světla | Nastavitelný 5000-8000 Lux | Únik kapaliny, poškození rozdrcením, bubliny polarizátoru |
| Optický | Měřič hloubky vrásnění | Laserový snímač vzdálenosti, přesnost ±0,01 mm | Fyzické měření hloubky záhybů |
| Vizuální | Mikroskop | Zvětšení 100-200x | Oxidace zlatých prstů, mikrotrhliny |
| Spolehlivost | Komora pro teplotu/vlhkost | 60 °C / 90 % RH | Ověření stability po opravě |
| Spolehlivost | Skládací tester | 15-20 cyklů/minutu, programovatelný úhel | Vzorkování životnosti ohybu |
Analýza obnovených obrazovek řady Samsung Fold odhaluje různá rozdělení poruchových režimů napříč generacemi:
| Model obrazovky | Flex zlomenina | Dotkněte se Delaminace | IC/flex kabel | Ostatní | Celková míra opravitelnosti |
|---|---|---|---|---|---|
| Skládací 6 LCD | 41 % | 18 % | 24 % | 17 % | 67 % |
| Skládací 5 LCD | 44 % | 16 % | 22 % | 18 % | 68 % |
| Sklopte 4 LCD | 46 % | 15 % | 21 % | 18 % | 68 % |
| Sklopte 3 LCD | 52 % | 12 % | 19 % | 17 % | 71 % |
| Sklopte 2 LCD | 48 % | 14 % | 20 % | 18 % | 69 % |
| Sklopný LCD | 38 % | 10 % | 35 % | 17 % | 72 % |
Novější generace Fold 6 a Fold 5 vykazují mírně vylepšený design ohebného kabelu s nižší mírou prasknutí ve srovnání s Fold 3. Displeje Fold první generace mají vyšší poruchovost IC ovladače, ale obecně se snáze opravují, což vede k nejvyšší celkové opravitelnosti ze všech generací.
Níže jsou uvedeny referenční cenové rozpětí pro LCD obrazovky řady Fold podle třídy v distribuci B2B (USD za jednotku, tržní údaje za Q1 2026):
| Model obrazovky | třída A | třída B | Třída C (opravené) | Třída D (díly) |
|---|---|---|---|---|
| Skládací 6 LCD | 165–190 USD | 140–160 USD | 85–105 USD | 35-45 dolarů |
| Skládací 5 LCD | 110–130 USD | 90–110 USD | 55-70 $ | 25-35 $ |
| Sklopte 4 LCD | 80-95 $ | 65-80 $ | 40-50 dolarů | 18-25 $ |
| Sklopte 3 LCD | 55-65 dolarů | 45-55 dolarů | 30-38 $ | 12-18 dolarů |
| Sklopte 2 LCD | 35-45 dolarů | 28-35 $ | 18-25 $ | 8-12 dolarů |
| Sklopný LCD | 25-32 $ | 18-25 $ | 12-18 dolarů | 5-8 dolarů |
Poznámky k ceně:Jednotky třídy A vyhovují opravárenským kanálům vyžadujícím prvotřídní kvalitu. Opravené jednotky třídy C (následné lepení nebo výměna polarizátoru) nabízejí plnou funkčnost pro kupující citlivé na cenu. Díly třídy D poskytují ohebné kabely, integrované obvody ovladačů a polarizátory pro opravy na úrovni součástí.
Za všech šestSkládací LCD obrazovky řady(Složení 6 / Složení 5 / Složení 4 / Složení 3 / Složení 2 / Složení LCD), je k dispozici plnohodnotná stabilní dodávka včetně:
Všechny zásilky procházejí testováním displeje, celoplošným dotykovým skenováním a vizuálním hodnocením s poskytnutými testovacími zprávami.
